Источник бесперебойного питания Krauler Gyper GPR-650

Очень компактное устройство, оставившее противоречивые впечатления. Причем в отличие от многочисленных аналогичных по формату и дизайну устройств, претензии обозначились вовсе не в тех «пунктах», к котором мы привыкли. И вполне возможно для вас они окажутся не существенными, тогда как имеющиеся достоинства перевесят недостатки.

Описание

Рассматриваемая модель является линейно-интерактивным ИБП, то есть имеет встроенный AVR-регулятор, позволяющий при незначительном отклонении напряжения обойтись без перехода на батарейное питание и при этом поддерживать выходное напряжение в стандартном диапазоне. Несмотря на компактные размеры и вес, в источник встроена батарея стандартной для большинства устройств этого класса емкости: 7,0 А⋅ч.

Производитель заявляет следующие характеристики изделия:



Комплектация и гарантия

Комплект поставки:

1. инструкция по эксплуатации на русском языке
2. интерфейсный кабель RS-232/DB9
3. телефонный кабель с разъемами RJ-11
4. CD с программным обеспечением

Гарантийный срок эксплуатации: 2 года

Внешний вид



В первую очередь обращают на себя внимание компактные габариты и очень умеренный вес (даже в упаковке). С одной стороны, это, конечно, удобно при транспортировке, с другой стороны, «легковесные» ИБП крайне редко могут похвастать высокими результатами в тестах. Посмотрим, как получится на этот раз.



Дизайн устройства также не вызвал каких-то предварительных положительных, равно как и особо отрицательных эмоций. Серебристая краска постепенно выходит из моды, и сейчас достаточно редко корпуса компьютеров, а тем более, периферии имеют такой цвет. Так что пользователю скорее всего придется поставить это устройство в неприметное место, например, задвинуть подальше под стол.



На задней панели имеются 4 розетки «компьютерного формата» IEC 320, все они обеспечиваются батарейной поддержкой и сетевой фильтрацией.

Для передачи данных используется устаревший COM-интерфейс. Также имеются разъемы для защиты сетевого оборудования, подключаемого к сети Ethernet, и плавкий предохранитель на 5 А (два запасных прилагаются в комплекте).

Внутреннее устройство



ИБП собран по низкочастотной схеме, с трансформатором, имеющем два дополнительных выхода (повышающую и понижающую ступень преобразования). Это потенциально дает возможность работать в более широком диапазоне входных напряжений без перехода на батарейное питание.



Переключение обмоток трансформатора реализовано с помощью механических реле YONGNENG YX202-S-112D, максимальный ток 10 А позволяет сделать вывод, что этот компонент выбран с запасом.



Сетевой фильтр может в какой-то степени защитить от импульсных помех, но в целом собран по упрощенной схеме. Это же относится и к фильтру для локальной сети.



Инвертор формирует двухступенчатую аппроксимацию синусоиды, построен на 4 транзисторах FQP50N06L производства компании Fairchild Semiconductor. Транзисторы инвертора прикреплены винтами к массивному радиатору, но поверхность его не очень велика (ребра толстые и короткие). Активного охлаждения нет, вся надежда на пассивную вентиляцию через решетки в нижней части корпуса.

Батарея



Для замены батареи необходимо разобрать устройство. Это обстоятельство, а вернее последующая сборка может весьма затруднить процесс с точки зрения рядового пользователя. Сама батарея: Neata NT12-7 располагает емкостью 7,2 А•ч (в режиме 10-часового разряда). Поэтому устройство вряд ли продемонстрирует длительную автономную работу при потребляемой мощности близкой к максимальной. Но пора уже переходить к практическому знакомству: тестированию в реальных условиях.

Тестирование

Работа от электросети

Тестируемый ИБП относится к классу линейно-интерактивных, оснащен AVR-регулятором, который позволяет корректировать (повышать или понижать) входное напряжение, получаемое из электросети, не переходя на питание от батарей.

Мы использовали регулируемый автотрансформатор (ЛАТР), для того чтобы определить пороги переключения и фактическое напряжение на выходах при входном напряжении в диапазоне 0—263 В. Тестирование проводилось при полностью заряженном аккумуляторе и подключенной нагрузке около 100 Вт. Это типичное значение для современного компьютера в режиме простоя (редактирование текста) с включенными опциями энергосбережения, учитывая что значительную часть из этого потребляет включенный 20-дюймовый монитор.



А вот и первое доказательство того, что «внешность обманчива». Со своими основными обязанностями в качестве линейно-интерактивного ИБП рассматриваемая модель справляется на твердую четверку с плюсом. Формально нижняя граница диапазона регулирования (193 В) выходит за границы максимального отклонения по ГОСТ (оно не должно превышать 10%), с другой стороны, для питания современной электроники на практике допустимы и большие проседания напряжения без каких-либо последствий.

Поэтому, в частности, для оффлайновых источников нижняя граница крайне редко выставляется выше 190 В. Максимальное напряжение не превышает абсолютно безопасных 237 В. Скорость переключения между ступенями стабилизации и перехода на батарейное питание достаточно высока (менее 10 мс). Иными словами, «как стабилизатор», работает этот источник практически безупречно.

Работа от батареи

При выходе напряжения из упомянутого диапазона, ИБП переходит на аккумуляторное питание. Работа от батарей сопровождается довольно громким звуковым сигналом 65 дБА, сначала раз в 2 с, а при исчерпании ресурса батареи — раз в полсекунды. Сигнализация отключается кратковременным нажатием на кнопку включения.

Время работы от батарей при средней нагрузке (175 Вт) составило 14 минут, при полной нагрузке (390 Вт) — 2:46 мин. Таким образом, запаса автономной работы для компьютера в конфигурации без особых излишеств должно хватить чтобы закончить лишь самую неотложную работу и завершить сеанс.

Зарядка требует достаточно много времени, приведенные в характеристиках 8-10 часов являются скорее минимальным значением. При работе с максимальной нагрузкой корпус устройства нагрелся до 40-45°С, при этом появился характерный «пластмассовый» запах. Нагрев также сохраняется и во время всего цикла заряда, при этом также может ощущаться и запах. Также надо иметь в виду, что устройство не будет заряжаться, если оно просто подключено к сети (как большинство ИБП), необходимо включить его кнопкой на передней панели.

Качество выходного сигнала при разной нагрузке, при работе от батарей, хорошо видно на осциллограммах:

Эталонная синусоида сетевого питания (230 В)

Работа от батарей без нагрузки

Работа на нагрузку 175 Вт (батарея заряжена)

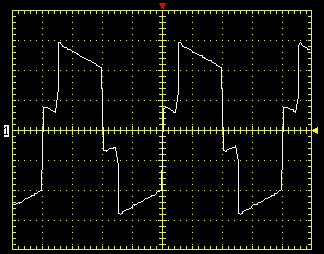

Работа на нагрузку 175 Вт (батарея почти разряжена)

Работа на нагрузку 390 Вт (батарея заряжена)

Работа на нагрузку 390 Вт (батарея почти разряжена)

Форма выходного сигнала при работе от батарей существенно зависит от нагрузки и уровня заряда батареи. Причем, если при работе с частичной нагрузкой «плавает» лишь форма сигнала, оставаясь при этом все равно достаточно приемлемой. А напряжение стабильно держится в диапазоне 215-218 В. То при работе на полную нагрузку выходной сигнал напоминает скорее не аппроксимацию синусоиды, а трапецию, особенно по мере исчерпания ресурса батареи. А напряжение начинает падать с 210 В при полностью заряженной батарее до 170 В на момент автоматического отключения. Иными словами из 2:46 минут, которые мы получили в тесте на длительность автономной работы, в реальных условиях стоит рассчитывать не более чем на 2 минуты. Особенно при подключении чувствительной к перепадам напряжения техники.

Еще один недостаток обнаружился при попытке подключить к источнику блок питания с активным PFC, допускающим входной диапазон напряжений от 100 до 240 В. Несмотря на то что для этого теста был выбран достаточно качественный Seasoniс мощностью 750 Вт, а реальная потребляемая мощность используемой конфигурации не превышала 300 Вт, запуститься в режиме холодного старта не удалось. Источник выдал пронзительный сигнал ошибки и продолжал верещать даже после отключения нагрузки. Помогло лишь принудительное выключение его кнопкой питания.

Интерфейс и программное обеспечение

Источник снабжен ярким ЖК-дисплеем, где пользователь может видеть режим работы, напряжение на выходе, уровень зарядки аккумулятора и ряд других справочных параметров.
А вот взаимодействие с компьютером организовано на уровне прошлого века. Во-первых, источник несовместим со стандартом Smart Battery, а, во-вторых, для подключения к компьютеру используется устаревший COM-порт. Мы попробовали использовать переходник с COM на USB, но добиться устойчивой работы ПО так и не смогли.



Выводы

Несмотря на общее, скорее отрицательное, чем положительное впечатление, рассмотренный ИБП вполне может быть удачным выбором для непритязательного пользователя, которому нужно обеспечить стабильным питанием ПК в «легкой» конфигурации. Действительно, он достойно отрабатывает при средней нагрузке, очень хорошо справляется с автоматической коррекцией пониженного и завышенного напряжения без перехода на батареи. Также он подходит для установки в жилых помещениях, поскольку не издает шума в работе. Хотя во время зарядки и автономного сеанса желательно обеспечить проветривание.

Достоинства:

1. широкий диапазон входных напряжений без перехода на батарейное питание
2. наличие ЖК-дисплея
3. компактность

Недостатки:

1. нестабильное напряжение при работе от батарей с полной нагрузкой
2. устаревший интерфейс для связи с компьютером (COM)
3. нет поддержки стандарта Smart Battery
4. высокий нагрев и даже запах пластика в работе
5. для смены батареи требуется вскрывать корпус

Дмитрий Лаптев
